9.3 24V DC alimentation protection contre la foudre 2kv, petit volume faible régime de pression résiduelle

Récemment, de nombreux clients ont signalé que la protection contre la foudre des produits d'alimentation en courant continu ne va pas trop loin, ce qui entraîne une perte importante de produits en utilisant des pannes de fréquence intermédiaire.

Oui, tout le monde a toujours pensé que la protection contre la foudre est un problème qui nécessite un coût d'entrée important pour améliorer la fiabilité, maintenant Ray d Electronics lance un petit volume peut être

Nouveau schéma de protection dc24 DC 2kv pour tous les tests de vérification.

Ici aussi, faites une comparaison avec les programmes de protection contre la foudre traditionnels.

1. Protection contre la foudre d'alimentation DC de régime traditionnel

Le schéma de protection traditionnel est GDT (

3r090 - 5S) + MOV (

10d470kj) + protection combinée Inductor + TVS (smcj24ca), qui

Les caractéristiques du programme peuvent être protégées contre les surtensions jusqu'à 4kv, le niveau de pression résiduelle a été testé autour de 40v, le niveau de résistance à la pression du LDO arrière doit être relativement grand

La marge.

Pourquoi tant de dispositifs sont - ils nécessaires?

En fait, la protection contre la foudre présente un classement en couches, les surtensions de foudre se décomposent couche par couche, abaissent à la dernière TVS, peut être sûr

Protection des rangées IC.

GDT est utilisé pour la protection contre les grandes surtensions, la foudre, mais il appartient au dispositif de protection de type interrupteur, il y aura un flux continu pendant le test, donc il est nécessaire

Avec la sensibilité à la pression MOV pour bloquer la demande, ils sont une combinaison naturelle de protection contre la foudre, une paire amoureuse dans tous les protecteurs de foudre.

Le tube de décharge en céramique GDT a également un inconvénient, c'est que la protection contre la foudre est lente, la pression résiduelle est très élevée au - dessus de 100V, donc vous devez continuer à tomber avec TVS

La pression.

Mais la réaction du TVS est rapide, si elle est placée en parallèle avec le GDT, elle provoquera l'incendie direct du TVS, donc vous devez régler le retrait avant le TVS

Circuit électrique. Inductance et PTC sont de bons choix. Voilà pourquoi ce circuit est si compliqué.

2. Nouveau schéma d'optimisation de Redding: protection contre la foudre d'alimentation DC de dispositif unique 2kv

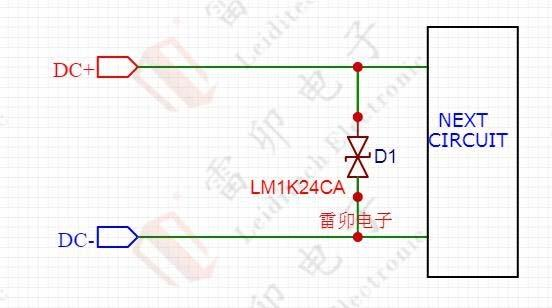

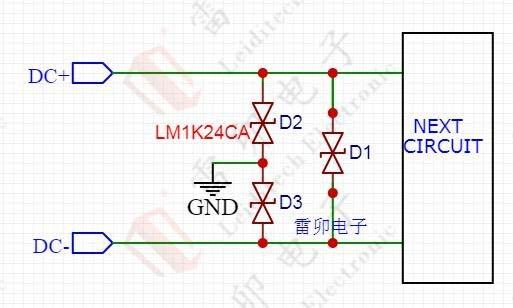

Si la demande du client n'est pas si élevée, seulement besoin de protection contre la foudre 2kv, comment pouvons - nous concevoir? Figure ci - dessous
