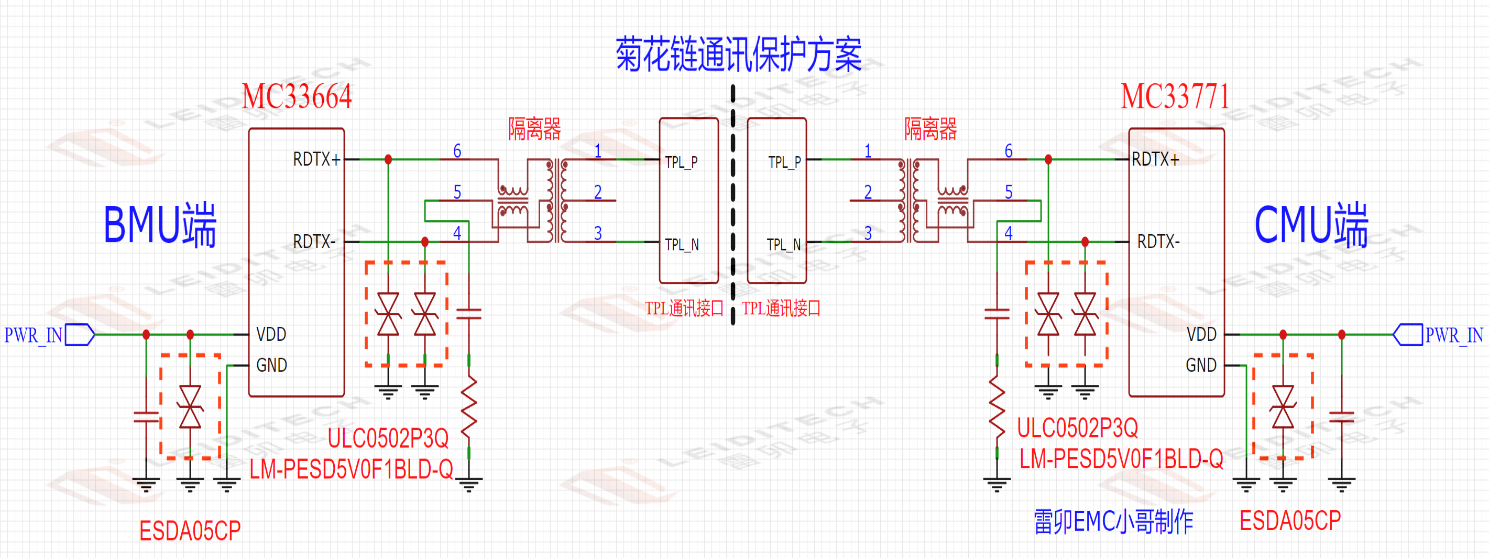

11.1 système de protection électrostatique pour la communication en chaîne de BMS automobile

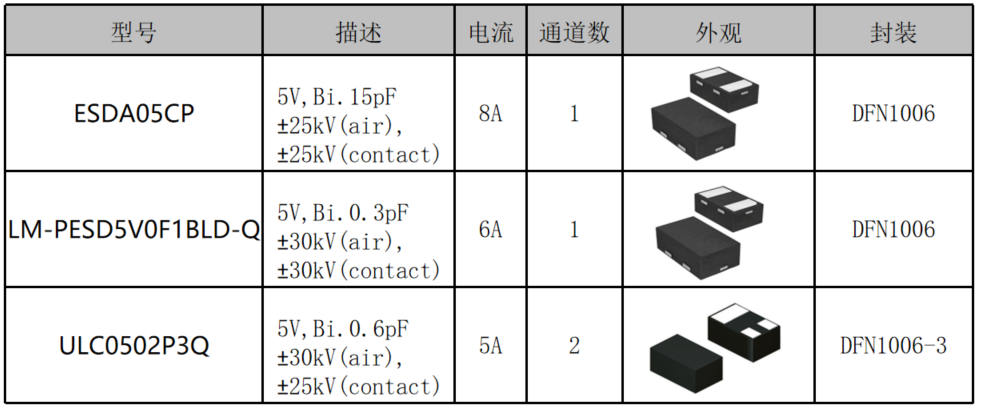

Avantages du programme: La communication de chaîne de daisy est une communication isolée différentielle à grande vitesse qui utilise un transformateur d’impulsion. Ce schéma adopte ESDA05CP à la broche d’entrée d’alimentation d’ic avec le bas balayage arrière (Ipp = 8A (8/20 μ S) VC= 7.2v) pour protéger efficacement les puces de niveau arrière, Signal end utilisant lm-pesd5v0f1bld-q faible capacité de jonction 0.3pf, petit volume DFN1006 paquet, rapporter balayage dispositif discret pour faire le schéma de protection ESD; Câblage facile, peut filtrer et éliminer les messages imputés pour assurer l’intégrité du signal et répondre à iec61000-4-2 (classe 4) ainsi qu’à iec61000-4-5 6A (8/20μ S); ULC0502P3Q si vous choisissez le double canal.
