Diode de suppression de tension transitoire TVS

I. introduction au titre du test TVS

Diode de suppression de tension transitoire ( TVS ). Lorsque les pôles de TVS sont soumis à un choc d' énergie transitoire inverse, ils peuvent, à la vitesse de 1012 s, transformer la haute impédance entre les pôles en faible impédance, absorber Jusqu' à plusieurs kilowatts de puissance de surtension, de sorte que les pinces de tension entre les pôles soient placées à une valeur prédéterminée, protégeant efficacement les composants de précision de la ligne électrique contre les dommages causés par diverses impulsions de surtension.

Ii. techniques de sélection de TVS

1. la tension de fonctionnement maximale en courant continu ou continu, la tension standard nominale du circuit et la tolérance " haut de gamme" doivent être supérieures de plus de 10% à la tension de fonctionnement maximale du circuit protégé. Si le Vrwm choisi est trop bas, l'appareil peut entrer dans l'avalanche ou affecter le fonctionnement normal du circuit en raison d'un courant de fuite inverse trop important. La connexion série divise la tension, la connexion parallèle divise le courant.

2. le Vc pour 2.TVS doit être inférieur à la tension endommagée du circuit protégé.

3. la puissance de 3.TVS Ppp doit être supérieure à la puissance d'impulsion maximale qui peut se produire dans le circuit protégé.

4. l'Ipp de TVs doit être supérieur au courant de surtension transitoire du circuit.

5. pour la protection contre les mines du circuit d ’ interface de données, il est recommandé d ’ utiliser la décharge électrostatique des semi-conducteurs à faible capacité.

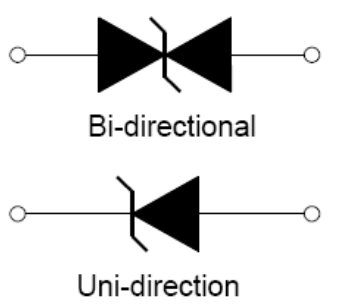

6. choisir la polarité et la structure d ’ encapsulation TVS en fonction de l ’ utilisation. Il est plus raisonnable de choisir une TVS bipolaire pour le circuit alternatif ; Il est préférable d'utiliser des réseaux ESD semi-conducteurs pour la protection multichaîne.

Part Number	Power(W) All - 174 200 400 600 1000 1500 2100 3000 3600 5000 6000 6600 8000 12000 15000 30000 Filter Reset	Vrwm(V) All 3.3 5 5.8 6 6.4 6.5 7 7.02 7.5 7.78 7.8 8 8.5 8.55 8.6 9 9.4 10 10.2 11 11.1 12 12.8 13 13.6 14 15 15.3 16 17 17.1 18 18.8 20 20.5 22 23.1 24 25.6 26 28 28.2 30 30.8 32 33 33.3 36 36.8 39 40 40.2 42 43 43.6 45 47.8 48 50 51 53 54 58 58.1 60 64 64.1 66 70 70.1 71 72 75 76 77.8 78 80 82.4 84 85 85.5 90 94 96 100 102 108 110 111 120 128 130 132 136 140 144 145 150 154 156 160 168 170 171 180 185 190 198 200 208 210 214 216 220 237 240 250 256 258 260 270 280 288 300 342 350 376 380 400 408 430 434 440 450 459 460 467 477 486 495 512 530 1600 Filter Reset	Vbr(V) All 10 10.4 10.5 11.1 11.4 12.2 12.3 12.4 13.3 14.3 14.4 15.2 15.6 16 16.7 17.1 17.8 18.9 19 20 20.9 22.2 22.8 24.4 25.7 26.7 27 28.5 28.9 31.1 31.28 31.4 31.9 32 33.2 33.3 33.5 34.2 34.4 35.5 100 100.5 105 107.2 111 113.9 114 120.6 122 124 133 134 137 143 144 147.4 152 155 158 160.8 162 167 167.6 171 174.3 178 178.7 179 180 187.7 189 189.9 190 200 201 201.1 209 211 221.2 223 224 231 233 237 241.3 246 250 268 268.1 277 279 279,00 282 285 288.2 289 290.4 301.6 311 312.8 318 321.7 332 335 36..7 4.1 4.22 4.6 6 6.4 6.45 6.5 6.67 6.7 7 7.1 7.13 7.2 7.22 7.37 7.78 7.79 7.8 7.98 8.3 8.33 8.65 8.7 8.89 8.9 9.21 9.4 9.44 9.5 9.83 36.7 36.9 37.1 40 40.2 40.6 40.9 43.6 44.4 44.7 46.9 47.8 48 48.5 50 50.3 53.2 53.3 53.6 56.7 57 58.9 60 60.3 64 64.4 64.6 64.8 66.7 67 71.1 71.3 71.5 72 73.7 77.8 77.9 78.2 79.3 80.4 83.3 83.8 85 86.5 86.7 87.1 88.8 93.8 94.4 95 380 391 401 418 440 447 456 485 492 503 503.5 513 522.5 560 570 Filter Reset	Vc(V) All 7.3 8.8 9.2 10.3 10.5 11.2 11.3 11.6 12 12.1 12.9 13.4 13.6 14.4 14.5 15.4 15.6 16.7 17 18.2 19..9 19.9 21.2 21.4 21.5 22 22.5 23.2 23.3 24.4 25.2 25.5 26 27 27.6 27.7 28 28.1 29.2 29.3 30.3 30.6 30.9 32.4 33.2 34.3 35.5 37.1 37.5 38 38.9 40.7 41.4 42.1 44 45.4 45.7 47.5 48.4 49.9 50 50.7 51.4 53.3 53.9 54.7 55.2 58 58.1 58.5 59.3 59.8 61.8 64.5 64.8 65.8 67.2 69.4 69.8 70.1 72 72.7 72.8 73 77 77.4 77.7 81.6 82.4 82.9 85 86.4 87.1 87.7 90 91.4 92 92.4 93.6 93.8 96.8 97.4 102 103 104 104.2 107 109 110 111.5 113 113.6 114 119.4 120 121 122 125 126 126.1 129 137 137.6 139.2 140 145.6 146 146.4 150 152 156 161.3 162 165 165.6 175.2 177 178.6 179 192.3 193 194.4 207 208.3 209 213 219 223.2 224 230 233.4 234 241.9 243 245 246 252.6 258.6 259 260 262 272.4 272.7 274 275 288.5 290 290.4 292 307 308 310 319.1 319.8 324 328 329.2 337 340 344 348.6 349.5 352.5 356 371.1 384.6 387 405 410 414 414.4 416 416.7 425 436.2 454.5 464 469.9 482 486 520 548 567 602 625 648 658 698 713 725 740 750 760 828 1600 Filter Reset	Ipp(A) All 0.5 0.53 0.54 0.55 0.57 0.6 0.61 0.7 0.75 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6 6.1 6.2 6.3 6.4 6.5 6.6 6.8 6.9 7.1 7.2 7.3 7.5 7.6 7.8 7.9 8 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9 9.1 9.3 9.4 9.5 9.7 10 10.1 10.2 10.3 10.4 10.7 10.9 11 11.3 11.5 11.6 11.8 11.9 12 12.2 12.3 12.4 13 13.2 13.3 13.4 13.6 13.7 13.8 14.1 14.3 14.4 14.5 14.6 14.7 14.8 14.9 15 15.4 15.5 16 16.1 16.3 16.4 16.5 16.7 16.9 17.2 17.3 17.5 17.7 17.9 18.1 18.2 18.4 18.5 18.6 18.8 19.3 19.4 19.5 19.7 19.9 20.1 20.4 20.5 20.6 20.7 21.4 21.6 21.7 21.8 21.9 22 22.1 22.5 22.6 22.7 23.1 23.2 23.3 23.5 23.8 24 24.2 24.6 24.8 25.3 25.5 25.7 25.8 25.9 26 26.3 26.5 26.7 27.1 27.2 27.5 27.8 27.9 28.2 28.3 28.8 29.1 29.4 30.1 30.2 30.6 30.9 31 31.6 32.1 32.9 33 33.1 33.2 33.3 33.5 33.9 34.2 34.3 34.4 35.3 35.6 35.7 36 36.2 36.3 36.4 36.5 37.3 38.5 38.6 38.8 39 39.1 39.3 39.7 40 40.7 41 41.3 41.4 41.7 42.1 42.3 42.8 43.1 43.2 43.5 44.1 44.3 44.8 45.2 45.5 46.3 46.5 46.6 47.3 48.2 48.6 49.1 49.6 50 50.3 50.4 51.4 51.6 51.7 52.3 52.4 53.1 53.5 53.6 54 54.2 54.4 54.5 55 55.4 56.3 57.2 57.5 57.7 58.3 58.4 58.9 59.6 60.7 61.5 62 62.4 63.8 64.1 64.7 65 65.2 65.9 66.1 66.7 68 68.2 68.8 69.5 69.8 70.5 70.8 71.3 72.1 72.4 72.5 73.6 74 75.4 75.8 77.1 77.5 77.6 78.5 79 80 80.1 82.4 82.5 83.4 84.5 85.3 86 86.1 88.2 88.3 89.3 89.8 90.8 92.6 93 93.6 93.8 93.9 95.1 96.2 97.1 97.4 101 101.8 102 102.3 102.7 103 103.3 103.5 103.7 104.2 108.7 109.1 109.7 110 110.1 110.3 111 112 113.6 114 115.3 115.4 116.3 118.8 119 119.7 122.4 123 123.8 124 124.1 125 128.5 129 129.3 130 132.8 132.9 134 134.4 136 136.4 137.7 138 139.5 140.8 141 144.9 145 145.4 145.6 145.7 147.1 148 150.1 150.8 151.2 152.2 154.3 155 156.8 157 161 163 164.8 165.3 167 169.7 170 171.2 172 172.2 172.91 176.2 176.5 181 181.2 182.1 185.9 186 186.05 190.1 192.3 193 194.3 194.8 198 202.8 203.7 204 204.9 205 205.6 206.54 207.4 208.3 212 215.5 216 216.1 216.3 220.6 225.14 225.3 226 229.5 232.6 233 239 239.1 246.9 247.93 250 251.3 252.0 252 252.5 253 253.8 258.2 263.2 264.32 267.9 269.1 270 270.5 275 275.2 276.1 277.5 280.4 281.4 284 284.5 285.04 288.5 291.3 294 294.1 294.2 297.8 307 308.48 309.9 317.9 324.7 325 326.1 328.2 330.4 331.7 332 338.03 343.2 347 347.2 356.3 363 367 367.6 367.7 370.37 371 385.6 387.6 388 395.3 407 410.96 411 416.7 417 422.5 434.78 440.2 446.4 446.5 448 461.54 463 485.4 485.5 488.7 512.8 513.7 515.4 543.5 544 554.3 576.9 600 603 614.8 Filter Reset	Ir@25°C(μA) All 0.05 0.5 1 2 2.5 5 10 15 20 25 30 35 50 80 100 150 200 250 300 400 500 800 1000 1500 2000 5000 Filter Reset	Package All 175 AK DO-15 DO-201 DO-214AA(SMB) DO-218AB DO-218AB 车用 DO-41 R6 R6 车用 R6车用 SMA SMB SMC SOD-123FL Filter Reset
SMDJ15A SMDJ15CA	3000	15	16.7	24.4	123	1	SMC
SMDJ16A SMDJ16CA	3000	16	17.8	26	115.4	1	SMC
SMDJ17A SMDJ17CA	3000	17	18.9	27.6	108.7	1	SMC
SMDJ18A SMDJ18CA	3000	18	20	29.2	102.7	1	SMC
SMDJ20A SMDJ20CA	3000	20	22.2	32.4	92.6	1	SMC
SMDJ22A SMDJ22CA	3000	22	24.4	35.5	84.5	1	SMC
SMDJ24A SMDJ24CA	3000	24	26.7	38.9	77.1	1	SMC
SMDJ26A SMDJ26CA	3000	26	28.9	42.1	71.3	1	SMC
SMDJ28A SMDJ28CA	3000	28	31.1	45.4	66.1	1	SMC
SMDJ30A SMDJ30CA	3000	30	33.3	48.4	62	1	SMC
SMDJ33A SMDJ33CA	3000	33	36.7	53.3	56.3	1	SMC
SMDJ36A SMDJ36CA	3000	36	40	58.1	51.6	1	SMC
SMDJ40A SMDJ40A	3000	40	44.4	64.5	46.5	1	SMC
SMDJ43A SMDJ43CA	3000	43	47.8	69.4	43.2	1	SMC
SMDJ45A SMDJ45CA	3000	45	50	72.7	41.3	1	SMC
SMDJ48A SMDJ48CA	3000	48	53.3	77.4	38.8	1	SMC
SMDJ51A SMDJ51CA	3000	51	56.7	82.4	36.4	1	SMC
SMDJ54A SMDJ54CA	3000	54	60	87.1	34.4	1	SMC
SMDJ58A SMDJ58CA	3000	58	64.4	93.6	32.1	1	SMC
SMDJ60A SMDJ60CA	3000	60	66.7	96.8	31	1	SMC
SMDJ64A SMDJ64CA	3000	64	71.1	103	29.1	1	SMC
SMDJ70A SMDJ70CA	3000	70	77.8	113	26.5	1	SMC
SMDJ75A SMDJ75CA	3000	75	83.3	121	24.8	1	SMC
SMDJ78A SMDJ78CA	3000	78	86.7	126	23.8	1	SMC
SMDJ85A SMDJ85CA	3000	85	94.4	137	21.9	1	SMC
SMDJ90A SMDJ90CA	3000	90	100	146	20.5	1	SMC
SMDJ100A SMDJ100CA	3000	100	111	162	18.5	1	SMC
SMDJ110A SMDJ110CA	3000	110	122	177	16.9	1	SMC
SMDJ120A SMDJ120CA	3000	120	133	193	15.5	1	SMC
SMDJ130A SMDJ130CA	3000	130	144	209	14.4	1	SMC
