Présentation de la pile de recharge de voiture par REDD
Sic de carbure de silicium de REDD pour le schéma de pile de recharge de véhicule d'énergie neuve

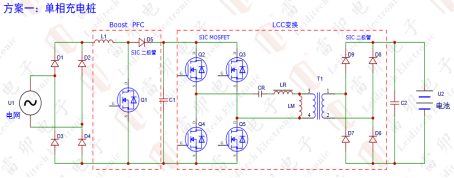

Pile rechargeable monophasée

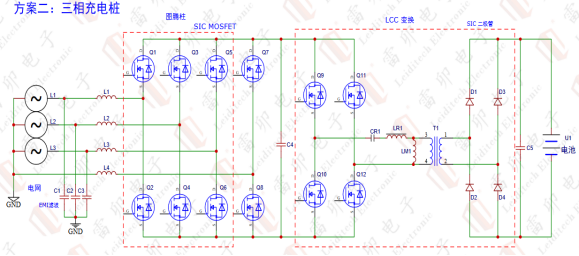

Pile de charge triphasée

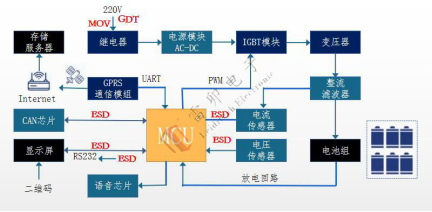

Les piles de charge sont généralement constituées d'une batterie, d'une Section d'alimentation, d'une section MCU, d'une section de communication et d'une Section d'affichage de stockage.
Les gens peuvent faire le mode de charge correspondant, le temps de charge, etc. en scannant le Code QR. Le module de communication GPRS communique avec le MCU via UART, permettant le téléchargement de données. L'écran d'affichage peut afficher la quantité de charge, le coût, le temps de charge et d'autres données. Le module vocal peut inviter l'utilisateur à la situation de charge.
La charge des véhicules électriques, nécessite une puissance élevée, un courant continu élevé, une grande capacité, une charge rapide de la batterie haute tension, une grande fiabilité, un rendement élevé, une production de chaleur minimale, de sorte qu'il faut une petite perte, une vitesse rapide et un dispositif haute puissance. Les diodes SiC en carbure de silicium Thunder et les MOSFET SiC peuvent être appliqués dans les circuits importants PFC et Full Bridge LLC de la pile de charge, améliorant le facteur de puissance et améliorant l'efficacité et la fiabilité du système.
Le temps de récupération inverse de la diode SiC de Thunder est rapide, haute résistance à la tension et très faible perte de commutation. Le commutateur MOSFET SiC de REDD commute rapidement, peut faire le courant élevé de haute tension résistant, haute efficacité, densité de puissance élevée, petite taille de module et léger, coût inférieur.
REDD recommande le SIC de carbure de silicium et les éléments antistatiques de protection contre la foudre, qui peuvent être utilisés pour les piles de recharge de véhicules à énergie nouvelle:
|
Classification |
La marque |
Description du produit |
|
Diodes ESD |
Leiditech |
Pour les puces can：SMC24 EncapsulationSOT-23Tension de crête de fonctionnement inverse24V，Courant de fuite0.5ua |
|
Diodes ESD |
Leiditech |
Pour RS232：SMC15 Encapsulation SOT-23 Tension de crête de fonctionnement inverse15V，Courant de fuite0.5ua |
|
Diodes ESD |
Leiditech |
Capteurs：LC24CIEncapsulationSOD-323 Tension de crête de fonctionnement inverse24V，Courant de fuite1ua
|
|
Diodes ESD |
Leiditech |
Carte SIM pour antistatique：SRV05-4EncapsulationSOT-26 Tension de crête de fonctionnement inverse5V，Courant de fuite1ua
|
|
Diodes ESD |
Leiditech |
Port de filet Antistatique pour： LC3311CCW EncapsulationSOD-323 Tension de crête de fonctionnement inverse3.3V，Courant de fuite0.5ua SLVU2.8-4封装SOP-08 Tension de crête de fonctionnement inverse2.8V，Courant de fuite1ua |
|
Diodes ESD |
Leiditech |
Écran d'affichage Antistatique pour：ULC0524PEncapsulationDFN2510P10 Tension de crête de fonctionnement inverse5V，Courant de fuiteCourant de fuite0.5ua |
|
GDT/MOV |
Leiditech |
Protection contre la foudre de puissance 220V: 2R600-8L Tension de saut de feu DC600V Surtension maximale10KA 20D561KJ Tension sensible à la pression 504-616V Courant de fuite≤20ua
|
|
SBD |
Leiditech |
LMSC10065H:TO-220-2L SIC SBD 650V/10A |
|
SBD |
Leiditech |
LMSC20065H:TO-220-2L SIC SBD 650V/20A |
|
MOS |
Leiditech |
LMSC20065H:TO-247-3L SIC MOS 1200V/40mΩ |
|
MOS |
Leiditech |
LMSC20065H:TO-247-3L SIC MOS 1200V/25mΩ |
Redding peut fournir des solutions de protection électrostatique contre la foudre pour diverses interfaces, résoudre les problèmes de compatibilité électromagnétique pour les clients, plus de solutions de protection, s'il vous plaît Wechat Search applet "EMC Electromagnetic Compatible Community" Bienvenue à contacter Hu Gang 18016225001
