Moteur recommandé par REDD - schéma de protection du circuit de la carte de commande et éléments de protection

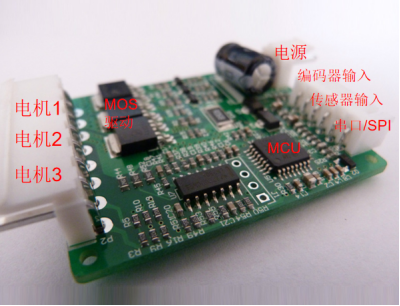

I. composition du circuit de la carte de commande du moteur

Les cartes de commande de moteur sont généralement constituées de composants principaux tels que des alimentations, des microcontrôleurs, des entraînements, des capteurs, des interfaces de communication, des circuits de protection, etc.:

1. Module d'alimentation: utilisé pour fournir la tension d'alimentation et le courant requis par le circuit de commande du moteur. Un circuit de redressement, un circuit de filtrage et un circuit de régulation de tension sont généralement inclus pour assurer une alimentation stable du circuit de commande du moteur.

Microcontrôleur (MCU): responsable de l'exécution des algorithmes de commande du moteur, de la lecture des données du capteur et de la génération des signaux de commande appropriés. Le MCU est le cerveau de la carte de commande du moteur et contient à l'intérieur un processeur, une mémoire et diverses interfaces.

3. Module d'entraînement: pour conduire le moteur. En fonction du type de moteur spécifique (par exemple, moteur à courant continu, moteur pas à pas ou moteur à courant alternatif), les modules d'entraînement peuvent être conçus avec différentes technologies d'entraînement et circuits. Les modules d'entraînement courants comprennent des puces d'entraînement moteur, des amplificateurs de puissance, des entraînements MOSFET, etc.

4. Module d'interface de capteur: utilisé pour connecter divers capteurs tels que le capteur de position, le capteur de vitesse, le capteur de température, etc. pour obtenir des informations de rétroaction en temps réel liées au fonctionnement du moteur.

5. Module d'interface de communication: utilisé pour communiquer avec des systèmes externes, tels que l'interface de communication série (par exemple UART, SPI, I2C), l'interface Ethernet ou l'interface de communication sans fil (par exemple Wi - FI, Bluetooth), etc. Ces interfaces peuvent être utilisées pour recevoir des commandes externes ou pour envoyer des informations d'état et des données de diagnostic.

6. Circuit de protection: y compris la protection contre les surcharges, la protection contre les courts - circuits, la protection contre les surtensions, etc., pour protéger le moteur et la carte de commande contre les dommages causés par des défaillances accidentelles ou des situations anormales.

La conception spécifique de la carte de commande du moteur varie en fonction du scénario d'application, du type de moteur et des exigences fonctionnelles. Lors de la conception d'une carte de commande de moteur, il est nécessaire de choisir les composants et la conception de circuit appropriés en fonction des exigences spécifiques, en veillant à ce que le moteur puisse fonctionner de manière sûre et stable et répondre aux performances de commande requises.

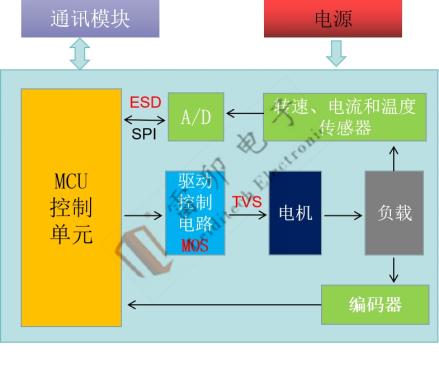

II. Quelle protection est requise pour le circuit de la carte de commande du moteur

Les éléments de protection couramment utilisés dans les systèmes de commande de moteur sont les suivants:

1. Fusible (FUSE): pour la protection de surcharge. Un fusible est un dispositif de protection de courant qui déconnecte le circuit lorsque le courant dans le circuit dépasse la valeur nominale, empêchant les risques tels que les dommages à l'équipement ou le feu causés par un courant excessif.

2. Capteur de courant (Current Sensor): utilisé pour surveiller le courant du moteur. En installant un capteur de courant, il est possible de détecter le courant de fonctionnement du moteur en temps réel et de le comparer à un seuil fixé pour déterminer s'il existe des anomalies telles que des surcharges ou des courts - circuits et déclencher une action de protection.

3.Capteur de température (Temperature Sensor): utilisé pour surveiller la température du moteur ou du Contrôleur du moteur. Les températures élevées peuvent provoquer une surchauffe du moteur, causant des dommages ou même un incendie. Le capteur de température surveille les variations de température et déclenche une alarme ou un mécanisme de protection lorsque le seuil de température fixé est dépassé.

4. Protecteur de surtension (Overvoltage Protector): utilisé pour empêcher les dommages au circuit de commande du moteur causés par la surtension de l'alimentation. Lorsque la tension d'alimentation dépasse une limite supérieure définie, le protecteur de surtension coupe rapidement le circuit, protégeant le moteur et les équipements associés.

5.Transient Voltage Compressor (TVS): pour résister aux pics de tension brusques. Le démarrage du moteur, l'arrêt ou en raison du couplage inductif, etc., peut créer des situations où la tension transitoire est trop élevée, TVS peut fournir un chemin de basse impédance contrôlable qui dirige la tension transitoire trop élevée vers la masse, protégeant le circuit.

6. Diverses interfaces protection contre les surtensions électrostatiques ESD / TVS

Dans les applications pratiques, la carte de contrôle est équipée de diverses interfaces externes, telles que l'interface moteur, l'interface de rétroaction de codeur, l'interface de rétroaction de capteur, la communication par port série ou la communication par module sans fil. Ces branchements d'interface sont faciles à casser par surtension, donc tous nécessitent une protection antistatique contre les surtensions.

Ci - dessus sont les protections utilisées dans les systèmes de commande de moteur courants. Selon les besoins spécifiques de l'application et la conception du circuit, d'autres types d'éléments de protection peuvent également être utilisés pour assurer un fonctionnement sûr et fiable du moteur et du Contrôleur. Lors de la conception d'un système de commande de moteur, il est nécessaire de sélectionner et de configurer rationnellement ces éléments de protection et de s'assurer qu'ils peuvent être adaptés à des environnements de travail et à des exigences de circuit spécifiques.

Iii. Scénarios d’application:

Les cartes de commande de moteur sont très largement utilisées dans la vie quotidienne. Voici quelques domaines communs:

1. Appareils ménagers: la carte de commande du moteur est largement utilisée dans les appareils ménagers, tels que la machine à laver, la climatisation, le réfrigérateur, la télévision, etc. Ils sont utilisés pour contrôler le démarrage et l'arrêt du moteur, le réglage de la vitesse et diverses opérations fonctionnelles.

2. Industrie automobile: la carte de commande de moteur joue un rôle important dans l'industrie automobile. Ils sont utilisés pour contrôler plusieurs composants électriques dans un véhicule, y compris le module de commande du moteur, les fenêtres électriques, le réglage des sièges, le contrôle des ventilateurs et de la climatisation, entre autres.

3. Automatisation industrielle: dans le domaine de la production industrielle et du contrôle automatique, la carte de commande du moteur est largement utilisée. Ils sont utilisés pour contrôler divers équipements mécaniques tels que des machines - outils, des bandes transporteuses, des bras robotiques et des lignes de production automatisées, entre autres.

4. Outils électriques: les outils électriques tels que les perceuses électriques, les meuleuses, les tondeuses à gazon, etc. utilisent tous la carte de commande du moteur pour contrôler la vitesse de rotation et le mode de fonctionnement du moteur, offrant une efficacité et une commodité accrues.

5. Équipement médical: la carte de commande du moteur a également une large application dans l'équipement médical. Par exemple, les seringues médicales, les Analyseurs de sang, les instruments chirurgicaux, etc. nécessitent tous une carte de commande de moteur pour un contrôle et un fonctionnement précis.

Outre les domaines ci - dessus, la carte de commande du moteur joue également un rôle dans de nombreux domaines tels que l'aérospatiale, la robotique, la gestion de l'énergie, etc. Ils offrent un contrôle moteur efficace, précis et fiable qui rend notre vie plus pratique et confortable.

V.Programme de protection fourni par Shanghai Redu Electronics pour la carte de commande du moteur

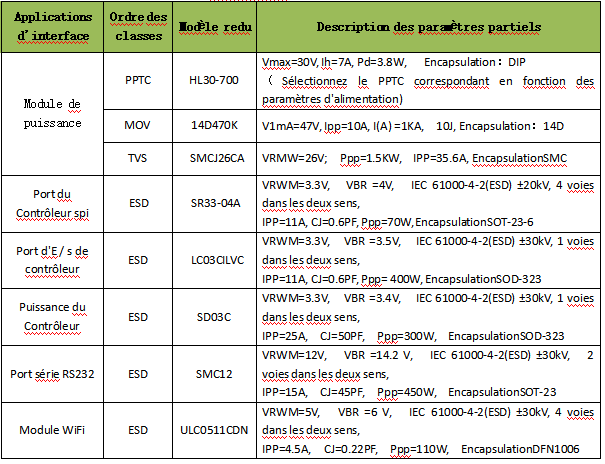

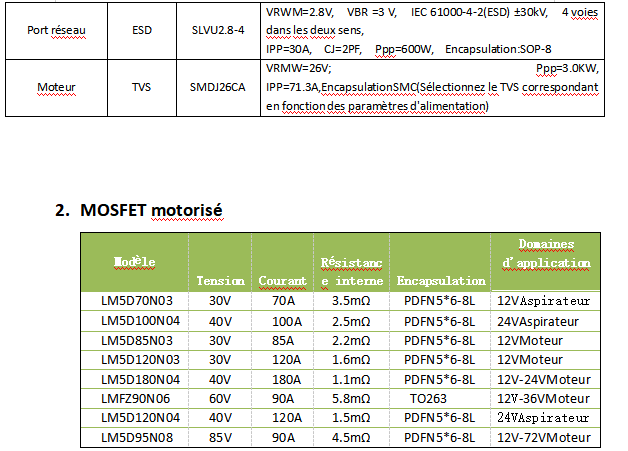

1. TVS / ESD / PPTC / MOV recommandé
