ESD Composants de protection électrostatique
|
I. introduction aux décharges électrostatiques Composant antistatique ( ESD ). Il est principalement utilisé à protéger la protection électrostatique de l ’ interface de communication, la cause de production électrostatique : A . les deux substances perdent l' électronique ou l'obtiennent par frottement de contact, ce qui donne à la charge électrique ( non mobile ) le nom d' électricité statique ; B. les surtensions provoquées indirectement par l'interrupteur ou la foudre sont également la cause de l' électricité statique ; C. la température et l ’ humidité affectent la production d ’ électricité par frottement, et à des températures inférieures à 45 ° c, elles produisent une tension supérieure à celle à des températures supérieures à 55 ° c et sont relativement destructrices. Selon les normes internationales, les équipements doivent satisfaire aux normes électrostatiques suivantes : IEC 61000-4-2 ( ESD ) imunity test : air discharge : sol 15kV, Contact discharge : ±8kV IEC61000-4-4 (EFT)* A@(5/50ns ) IEC 61000-4-5 ( lightning ) * a @ ( 8 / 20 us ) Ii. techniques de sélection ESD 1. VRM supérieur ou égal à la tension nominale de fonctionnement du circuit ; 2. le condensateur Cp est grand ou petit, il est préférable de transmettre les données par l ’ interface de communication sans perdre le paquet ; 3. puissance Power=Vc*IPP* facteur de puissance, Vc est proche de Vb ; 4. l'IPP est plus grand et meilleur, et le choix du lpp dépend de l'environnement d'utilisation du produit ; 5. choisir la forme d ’ encapsulation, la voie unique ou la voie multiple selon les préférences. |
| Part Number |
Vrwm(V)
|
Vbr(V)
|
Vc(V)
|
Cj(pF)
|
Ppp(W)
|
Inner Diagram | Data sheet |
|---|---|---|---|---|---|---|---|
| ESDBW5V0A1 | 5 | 5.5 | 8 | 60 | 400 |
 |
|
| SDA07T130 | 7 | 7.5 | 10 | 160 | 250 |
 |
|
| SR05W1 | 5 | 6 | 10 | 0.8 | 150 |
 |
|
| ULC01521CDN | 1.5 | 5 | 1.8 | 0.2 | 20 |
 |
|
| ULC332010T8 | 3.3 | 3.7 | 12 | 0.83 | 360 |
 |
|

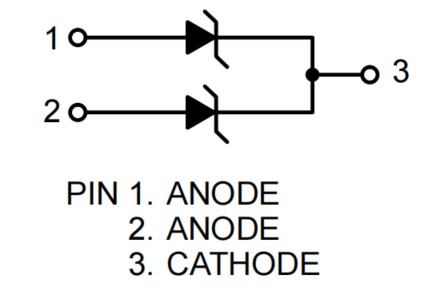

| MMBZ27VC | 24 | 31 | 35 | 28 | 300 |
 |
|
| MMBZ27VCLT1G | 24 | 31 | 35 | 28 | 300 |
 |
|
| NUP1105LT1G | 24 | 31 | 35 | 28 | 300 |
 |
|
 |
|||||||
 |
|||||||
| LM-USBLC6-2P6 | 5 | 6 | 9.8 | 0.6 | 150 |
 |
|
| USBLC6-2P6 | 5 | 6 | 9.8 | 0.6 | 150 |
 |
|
| SR05LW | 5 | 6 | 10 | 0.45 | 150 |
 |
|
| TPD4E001DBVR | 5 | 7.5 | 16 | 0.6 | 300 |
 |
|
| LM-SRV05-4-N | 5 | 7.5 | 16 | 0.6 | 300 |
 |
|
| LM-NUP4114UCLW1T2G | 5 | 6 | 15 | 0.4 | 250 |
 |
|
| LM-LC0504F | 5 | 6 | 15 | 0.4 | 250 |
 |
|
| ULC0521D | 5 | 6.5 | 12 | 0.3 | 100 |
 |
|
| AZ5B65-01F | 5 | 6.5 | 12 | 0.26 | 125 |
 |
|
| TPD1E04U04DPLR | 5 | 6.5 | 12 | 0.26 | 125 |
 |
|
| PESD5V0R1BSF | 5 | 6.5 | 12 | 0.26 | 125 |
 |
|
| AZ5B75-01B | 5 | 6.5 | 12 | 0.26 | 125 |
 |
|
| WE05DUCMS-B | 5 | 6.5 | 12 | 0.26 | 125 |
 |
|
| ULC15CTN | 15 | 16.7 | 23 | 0.6 | 140 |
 |
|

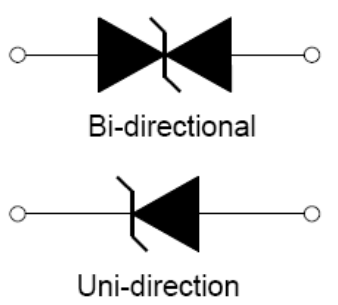

| SMC18 | 18 | 19.5 | 35 | 20 | 350 |
 |
|
| ULC0521C18 | 5 | 6.5 | 3 | 0.17 | 40 |
 |
|
| ULC0521C18Q | 5 | 6.5 | 3 | 0.17 | 40 |
 |
|
| ULC0521CLV | 5 | 5.8 | 6 | 0.3 | 60 |
 |
|
| ESD0503B | 5 | 6 | 10 | 24 | 150 |
 |
|
| PESD5V0F1BRSF | 5 | 6.5 | 12 | 0.26 | 130 |
 |
