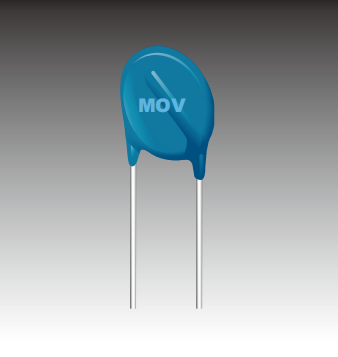

Résistance de pression MOV

I. introduction de MOV

La résistance sensible à la pression, ou MOV, est divisée en deux catégories : plaque d ’ adhérence et carte d ’ extension, la petite pièce d ’ adhérence MOV est généralement utilisée pour la protection contre l ’ électricité statique, elle est généralement conçue à l ’ extrémité d ’ interface la plus proche du bord de la plaque, en particulier à l ’ entrée ou à l ’ extrémité de transmission de la source d ’ alimentation principale, l ’ accent étant mis sur la stabilisation de tension dès que l ’ énergie est entrée. MOV a pour fonction d'empêcher la tension de surtension causée par la foudre d'entrer dans le produit avec la ligne et d'endommager le produit ; Prévenir la tension transitoire instable de l ’ extrémité d ’ alimentation électrique, suivre l ’ extrémité d ’ interrupteur pour entrer dans le produit, ce qui endommage la fonction du produit ; Empêcher l' électricité statique d'entrer dans le produit et endommager le produit.

Ii. techniques de sélection de MOV

1. confirmer la tension admissible maximale : ( tension de fonctionnement du produit / tension d ’ alimentation ), système d ’ alimentation : c.a. ou c.c. ：

2. attention à la stabilité de la tension d ’ alimentation : 士 10 % + 30 % ou +20% ;

3.Tension d'inhibition maximale ( tension de surtension temporaire acceptable pour l' équipement ) ;

4. puissance en joules = k * VC ( v ) * lpp ( a ) * time ( s )

5.v1 ma = 1.5 Vp = 2.2 VCA, dans la formule, VP est le pic de tension nominale du circuit ( 1.414*Vac), Vac ) et vac est la valeur de tension de la résistance sensible à la tension Vdr qui est la valeur valable de la tension ca nominale. il s'agit de l'effet de protection et de la durée de vie utile.

Part Number	Vrwm（AC） All 1.4 2.4 4 7 11 14 17 20 24 25 28 30 35 40 50 60 75 95 115 130 140 150 175 190 210 230 250 275 300 320 350 385 420 460 485 510 550 575 625 680 681 750 880 1000 Filter Reset	Vrwm（DC） All 2 3.3 5 5.5 9 14 18 22 26 27 30 31 36 38 45 56 65 85 100 125 150 170 180 200 225 250 275 300 320 330 350 385 415 460 505 560 615 640 670 745 765 825 895 990 1140 1280 1465 Filter Reset	Vbr@1mA(Typ) All 10.2-13.8 108～132 10～14 12 135～165 15.3-21.7 15.5～21 18 22 25 27 33 35 39 47 56 68 82 100 120 150 162～198 180 184～226 185-225 198～242 2.4～3.6 20-30 200 220 240 1000 1100 1200 1400 1600 21.6-26.4 216～264 22-26 22-27 24.3-29.7 243～297 24～30 270 1800 29～36 300 30～36 324～396 330 35.1-42.9 351～429 35～42 35～43 360 387～473 390 390～473 4.0～6.0 41～52 42.3-51.7 423～517 42～52 430 470 50.4-61.6 50～62 510 560 6.9-9.2 60～75 61～75 620 680 7.0～10.5 7.0～9.0 73～91 74～90 74～91 750 780 820 9.7-36.3 90～110 910 950 Filter Reset	Vc@1A All 2.5 9 12 14 18 23 24 30 32 36 38 40 42 43 44 53 54 55 65 66 77 90 93 100 110 123 135 145 150 165 177 200 210 250 260 300 320 330 340 355 356 360 380 395 415 450 455 475 500 520 550 570 595 620 647 650 675 705 710 745 775 810 845 920 925 1025 1120 1240 1290 1335 1355 1500 1570 1650 1815 1980 2310 2640 2970 Filter Reset	Ipp @8/20 All - 1 2 2.5 5 10 20 25 30 60 80 93 100 120 150 200 250 300 400 500 800 1000 1200 Filter Reset	I(A)Standard All - 1 100 250 400 500 1000 1200 2000 2500 4500 6500 15000 20000 40000 70000 Filter Reset	I(A)High Surge All - 250 500 800 1000 1750 2000 3000 3500 6000 10000 Filter Reset	(J)Standard All - 0.4 0.9 1.1 1.3 1.4 1.6 1.7 2.1 2.5 3 3.1 3.6 4 4.1 4.9 5 5.5 6 6.5 7.5 7.8 8 8.5 8.6 9 9.5 9.7 10 11 11.7 12 13 14 15 16 18 20 21 22 22.4 23 25 26 27 28 30 32 33 35 38 40 41 43 45 46 47 50 55 57 60 63 65 67.2 70 77 80 85 93 95 100 102 108 115 120 125 127 130 133 136 143 148 150 157 160 163 175 180 190 200 213 220 230 250 255 265 270 275 282 290 300 310 330 342 360 370 380 383 390 400 408 420 430 440 450 460 470 500 510 530 540 550 570 590 600 620 625 650 660 685 700 720 730 750 765 770 780 810 825 850 860 885 900 910 930 940 960 970 980 990 1020 1050 1080 1120 1150 1200 1250 1260 1300 1350 1380 1400 1450 1500 1550 1600 1700 1800 1890 2050 2300 2500 Filter Reset	(J)High Surge All - 0.6 1.8 2 2.2 2.4 3 3.5 4 4.1 4.9 5 6 6.5 7 7.5 8 8.5 9 10 10.5 11 12 13 16 17 18 19 20 21 22.5 24 25 26 27 28 29 30 32 33 34 35 39 40 41 42 45 49 53 54 55 56 58 60 65 70 78 80 84 85 90 92 95 98 99 100 105 106 108 110 115 130 140 155 168 175 180 185 190 200 210 220 228 235 250 255 275 280 305 310 335 350 360 380 390 400 420 440 460 510 565 620 660 Filter Reset	Rated power(W) All - 0.01 0.02 0.05 0.1 0.2 0.25 0.4 0.6 1 Filter Reset	C@1KHz(pf) All - 15 30 35 40 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 140 150 160 165 180 185 200 210 220 230 240 250 260 270 280 290 300 320 330 360 370 390 400 420 430 440 450 460 500 510 530 550 560 600 610 650 670 700 710 740 780 800 830 850 900 920 930 950 1000 1050 1100 1150 1200 1250 1300 1400 1500 1520 1600 1650 1700 1750 1800 1900 2000 2100 2150 2200 2300 2400 2500 2550 2650 2700 2800 2850 2900 3000 3100 3200 3300 3500 3600 3700 3800 3900 4000 4100 4200 4300 4500 4550 4600 4800 4900 5000 5100 5150 5200 5500 5600 5800 6000 6100 6200 6300 6400 6500 6700 7000 7200 7300 7400 7500 7600 7700 7800 8000 8200 8400 8500 9000 9050 9100 10000 10500 11000 11100 11500 12500 13000 13500 13750 15000 18000 18500 26500 28500 29000 45000 Filter Reset
20D221K 20D221KJ	140	180	220	360	100	6500	10000	100	155	1	1800
20D241K 20D241KJ	150	200	240	395	100	6500	10000	108	168	1	1650
20D271K 20D271KJ	175	225	270	455	100	6500	10000	127	190	1	1500
20D301K 20D301KJ	190	250	300	500	100	6500	10000	136	210	1	1300
20D331K 20D331KJ	210	275	330	550	100	6500	10000	150	228	1	1200
20D361K 20D361KJ	230	300	360	595	100	6500	10000	163	255	1	1100
20D391K 20D391KJ	250	320	390	650	100	6500	10000	180	275	1	1000
20D431K 20D431KJ	275	350	430	710	100	6500	10000	190	305	1	930
20D471K 20D471KJ	300	385	470	775	100	6500	10000	220	350	1	850
20D511K 20D511KJ	320	415	510	845	100	6500	10000	220	360	1	780
20D561K 20D561KJ	350	460	560	925	100	6500	10000	220	380	1	710
20D621K 20D621KJ	385	505	620	1025	100	6500	10000	220	390	1	650
20D681K 20D681KJ	420	560	680	1120	100	6500	10000	230	400	1	600
20D751K 20D751KJ	460	615	750	1240	100	6500	10000	255	420	1	530
20D781K 20D781KJ	485	640	780	1290	100	6500	10000	265	440	1	510
20D821K 20D821KJ	510	670	820	1355	100	6500	10000	282	460	1	500
20D911K 20D911KJ	550	745	910	1500	100	6500	10000	310	510	1	440
20D102K 20D102KJ	625	825	1000	1650	100	6500	10000	342	565	1	400
20D112K 20D112KJ	680	895	1100	1815	100	6500	10000	383	620	1	460
20D122K 20D122KJ	750	990	1200	1980	100	6500	10000	408	660	1	320
20D182K 20D182KJ	1000	1465	1800	2970	100	6500	10000	625	660	1	320
25D180K 25D180KJ	11	14	18	36	30	4500	-	20	-	-	45000
25D220K 25D220KJ	14	18	22	43	30	4500	-	25	-	-	29000
25D270K 25D270KJ	17	22	27	53	30	4500	-	30	-	-	26500
25D330K 20D330KJ	20	26	33	65	30	4500	-	35	-	-	18000
25D390K 25D390KJ	25	31	39	77	30	4500	-	40	-	-	13500
25D470K 25D470KJ	30	38	47	93	30	4500	-	50	-	-	11500
25D560K 25D560KJ	35	45	56	100	30	4500	-	60	-	-	10500
25D680K 25D680KJ	40	56	68	135	30	4500	-	70	-	-	9050
25D820K 25D820KJ	50	65	82	135	150	15000	-	80	-	-	7700
