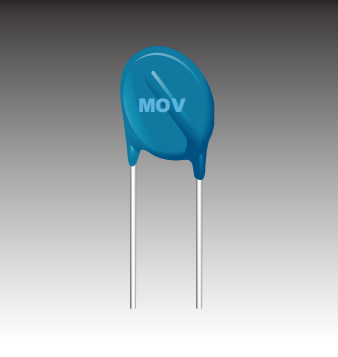

Résistance de pression MOV

I. introduction de MOV

La résistance sensible à la pression, ou MOV, est divisée en deux catégories : plaque d ’ adhérence et carte d ’ extension, la petite pièce d ’ adhérence MOV est généralement utilisée pour la protection contre l ’ électricité statique, elle est généralement conçue à l ’ extrémité d ’ interface la plus proche du bord de la plaque, en particulier à l ’ entrée ou à l ’ extrémité de transmission de la source d ’ alimentation principale, l ’ accent étant mis sur la stabilisation de tension dès que l ’ énergie est entrée. MOV a pour fonction d'empêcher la tension de surtension causée par la foudre d'entrer dans le produit avec la ligne et d'endommager le produit ; Prévenir la tension transitoire instable de l ’ extrémité d ’ alimentation électrique, suivre l ’ extrémité d ’ interrupteur pour entrer dans le produit, ce qui endommage la fonction du produit ; Empêcher l' électricité statique d'entrer dans le produit et endommager le produit.

Ii. techniques de sélection de MOV

1. confirmer la tension admissible maximale : ( tension de fonctionnement du produit / tension d ’ alimentation ), système d ’ alimentation : c.a. ou c.c. ：

2. attention à la stabilité de la tension d ’ alimentation : 士 10 % + 30 % ou +20% ;

3.Tension d'inhibition maximale ( tension de surtension temporaire acceptable pour l' équipement ) ;

4. puissance en joules = k * VC ( v ) * lpp ( a ) * time ( s )

5.v1 ma = 1.5 Vp = 2.2 VCA, dans la formule, VP est le pic de tension nominale du circuit ( 1.414*Vac), Vac ) et vac est la valeur de tension de la résistance sensible à la tension Vdr qui est la valeur valable de la tension ca nominale. il s'agit de l'effet de protection et de la durée de vie utile.

Part Number	Vrwm（AC） All 1.4 2.4 4 7 11 14 17 20 24 25 28 30 35 40 50 60 75 95 115 130 140 150 175 190 210 230 250 275 300 320 350 385 420 460 485 510 550 575 625 680 681 750 880 1000 Filter Reset	Vrwm（DC） All 2 3.3 5 5.5 9 14 18 22 26 27 30 31 36 38 45 56 65 85 100 125 150 170 180 200 225 250 275 300 320 330 350 385 415 460 505 560 615 640 670 745 765 825 895 990 1140 1280 1465 Filter Reset	Vbr@1mA(Typ) All 10.2-13.8 108～132 10～14 12 135～165 15.3-21.7 15.5～21 18 22 25 27 33 35 39 47 56 68 82 100 120 150 162～198 180 184～226 185-225 198～242 2.4～3.6 20-30 200 220 240 1000 1100 1200 1400 1600 21.6-26.4 216～264 22-26 22-27 24.3-29.7 243～297 24～30 270 1800 29～36 300 30～36 324～396 330 35.1-42.9 351～429 35～42 35～43 360 387～473 390 390～473 4.0～6.0 41～52 42.3-51.7 423～517 42～52 430 470 50.4-61.6 50～62 510 560 6.9-9.2 60～75 61～75 620 680 7.0～10.5 7.0～9.0 73～91 74～90 74～91 750 780 820 9.7-36.3 90～110 910 950 Filter Reset	Vc@1A All 2.5 9 12 14 18 23 24 30 32 36 38 40 42 43 44 53 54 55 65 66 77 90 93 100 110 123 135 145 150 165 177 200 210 250 260 300 320 330 340 355 356 360 380 395 415 450 455 475 500 520 550 570 595 620 647 650 675 705 710 745 775 810 845 920 925 1025 1120 1240 1290 1335 1355 1500 1570 1650 1815 1980 2310 2640 2970 Filter Reset	Ipp @8/20 All - 1 2 2.5 5 10 20 25 30 60 80 93 100 120 150 200 250 300 400 500 800 1000 1200 Filter Reset	I(A)Standard All - 1 100 250 400 500 1000 1200 2000 2500 4500 6500 15000 20000 40000 70000 Filter Reset	I(A)High Surge All - 250 500 800 1000 1750 2000 3000 3500 6000 10000 Filter Reset	(J)Standard All - 0.4 0.9 1.1 1.3 1.4 1.6 1.7 2.1 2.5 3 3.1 3.6 4 4.1 4.9 5 5.5 6 6.5 7.5 7.8 8 8.5 8.6 9 9.5 9.7 10 11 11.7 12 13 14 15 16 18 20 21 22 22.4 23 25 26 27 28 30 32 33 35 38 40 41 43 45 46 47 50 55 57 60 63 65 67.2 70 77 80 85 93 95 100 102 108 115 120 125 127 130 133 136 143 148 150 157 160 163 175 180 190 200 213 220 230 250 255 265 270 275 282 290 300 310 330 342 360 370 380 383 390 400 408 420 430 440 450 460 470 500 510 530 540 550 570 590 600 620 625 650 660 685 700 720 730 750 765 770 780 810 825 850 860 885 900 910 930 940 960 970 980 990 1020 1050 1080 1120 1150 1200 1250 1260 1300 1350 1380 1400 1450 1500 1550 1600 1700 1800 1890 2050 2300 2500 Filter Reset	(J)High Surge All - 0.6 1.8 2 2.2 2.4 3 3.5 4 4.1 4.9 5 6 6.5 7 7.5 8 8.5 9 10 10.5 11 12 13 16 17 18 19 20 21 22.5 24 25 26 27 28 29 30 32 33 34 35 39 40 41 42 45 49 53 54 55 56 58 60 65 70 78 80 84 85 90 92 95 98 99 100 105 106 108 110 115 130 140 155 168 175 180 185 190 200 210 220 228 235 250 255 275 280 305 310 335 350 360 380 390 400 420 440 460 510 565 620 660 Filter Reset	Rated power(W) All - 0.01 0.02 0.05 0.1 0.2 0.25 0.4 0.6 1 Filter Reset	C@1KHz(pf) All - 15 30 35 40 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 140 150 160 165 180 185 200 210 220 230 240 250 260 270 280 290 300 320 330 360 370 390 400 420 430 440 450 460 500 510 530 550 560 600 610 650 670 700 710 740 780 800 830 850 900 920 930 950 1000 1050 1100 1150 1200 1250 1300 1400 1500 1520 1600 1650 1700 1750 1800 1900 2000 2100 2150 2200 2300 2400 2500 2550 2650 2700 2800 2850 2900 3000 3100 3200 3300 3500 3600 3700 3800 3900 4000 4100 4200 4300 4500 4550 4600 4800 4900 5000 5100 5150 5200 5500 5600 5800 6000 6100 6200 6300 6400 6500 6700 7000 7200 7300 7400 7500 7600 7700 7800 8000 8200 8400 8500 9000 9050 9100 10000 10500 11000 11100 11500 12500 13000 13500 13750 15000 18000 18500 26500 28500 29000 45000 Filter Reset
MVR3220-221G	140	180	198～242	356	500	-	-	-	-	-	-
MVR3220-241G	150	200	216～264	395	500	-	-	-	-	-	-
MVR3220-271G	175	225	243～297	450	500	-	-	-	-	-	-
MVR3220-361G	230	300	324～396	595	500	-	-	-	-	-	-
MVR3220-391G	250	320	351～429	650	500	-	-	-	-	-	-
MVR3220-431G	275	350	387～473	710	400	-	-	-	-	-	-
MVR3220-471G	300	385	423～517	775	400	-	-	-	-	-	-
MVR3220-181G	115	150	162～198	300	500	-	-	-	-	-	-
05D180K 05D180KJ	11	14	18	40	1	100	250	0.4	0.6	0.01	1400
07D180K 07D180KJ	11	14	18	36	2.5	250	500	0.9	2	0.02	2800
10D180K 10D180KJ	11	14	18	36	5	500	1000	2.1	3	0.05	5600
05D560K 05D560KJ	35	45	56	123	1	100	250	1.3	1.8	0.01	450
05D680K 05D680KJ	40	56	68	150	1	100	250	1.6	2.2	0.01	370
05D820K 05D820KJ	50	65	82	145	5	400	800	2.5	4	0.1	300
32D201K	130	170	200	340	200	20000	-	250	-	-	5200
MVR0402-120G	7	9	12	23	20	-	-	-	-	-	-
20D180K 20D180KJ	11	14	18	36	20	2000	3000	11	13	0.2	28500
20D220K 20D220KJ	14	18	22	43	20	2000	3000	14	16	0.2	18500
20D270K 20D270KJ	17	22	27	53	20	2000	3000	16	19	0.2	13000
20D330K 20D330KJ	20	26	33	65	20	2000	3000	23	24	0.2	11500
20D390K 20D390KJ	25	31	39	77	20	2000	3000	26	28	0.2	8500
20D470K 20D470KJ	30	38	47	93	20	2000	3000	30	34	0.2	7400
20D560K 20D560KJ	35	45	56	100	20	2000	3000	41	41	0.2	6500
20D680K 20D680KJ	40	56	68	135	20	2000	3000	46	49	0.2	5800
20D820K 20D820KJ	50	65	82	135	100	6500	10000	38	56	1	4900
20D101K 20D101KJ	60	85	100	165	100	6500	10000	45	70	1	4000
20D121K 20D121KJ	75	100	120	200	100	6500	10000	55	85	1	3300
20D151K 20D151KJ	95	125	150	250	100	6500	10000	70	106	1	2700
20D181K 20D181KJ	115	150	180	300	100	6500	10000	85	130	1	2200
20D201K 20D201KJ	130	170	200	340	100	6500	10000	95	140	1	2000
